ZSBW三相 智能无触点稳压器
适用范围：
本系列稳压器可广泛应用于：数控加工中心、医疗设备、印刷机械设备、环境试验设备、电子检测设备、工矿设备、广电设备、通讯设备等，尤其适用于电网波动幅度大、电压瞬间突变等恶劣供电环境。
产品简介：
ZSBW系列智能型无触点交流稳压器是我公司上海稳科电气（wenkechina）根据目前国外先进技术，结合我国用电网络情况而开发研制的新一代智能型交流稳压器，属于节能环保型稳压产品。
 |
产品概述：
ZSBW系列智能型无触点交流稳压器是我公司上海稳科电气（wenkechina）根据目前国外先进技术，结合我国用电网络情况而开发研制的新一代智能型交流稳压器，属于节能环保型稳压产品。它集微机程序处理、光电传递、无触点开关启动、人机界面显示、交流补偿稳压技术于一体。具有高效节能、调节响应快速、无噪音、无触点、抗干扰、分相自动调节/统一自动调整等功能；同时具备功能齐全、运行可靠、长寿命、免维修等特点，另外我公司同时给此系列产品开发了远程监控软件并配置了RS-232/485接口（客户可选择配置）可实现遥控、遥信和遥测。

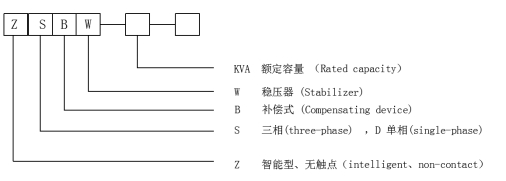

型号说明：
人性化的操作：

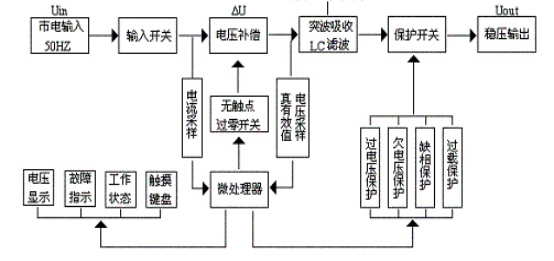

工作原理说明：
根据电网线路输入电压的变化，采用微电脑（MCU+PLD+12位高速AD）智能检测，将变化电压的模拟信号转换成数字信号，通过微电脑经过预编程序进行数据处理并输出指令传输到光电耦合器控制电子模块（IGBT或SCR）的快速切换，通过变压器同频、锁相、正弦波叠加补偿保持输出电压的稳定。响应速度快、无碳刷、无触点、无机械、三相电压自动平衡、免维护。

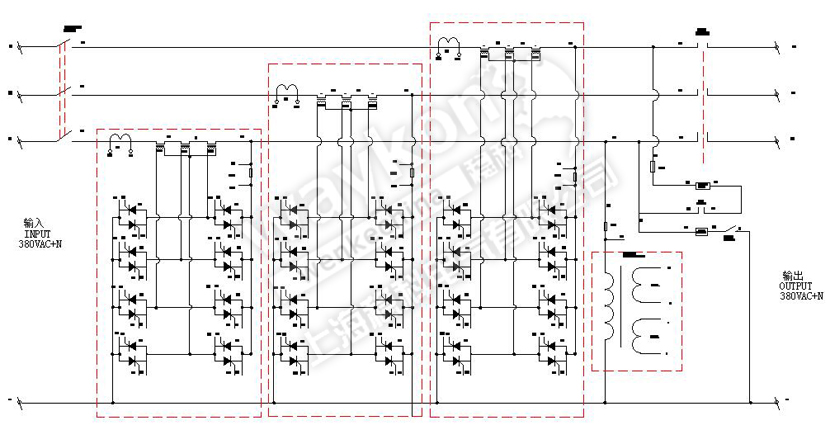

主回路原理图：
主要技术指标：
|
型 号 容 量
|
ZSBW 三相 (10KVA---1500KVA) 、ZDBW单相（3KVA---150KVA） |
|
输入 |
输入电压范围 |
三相380V ±20%范围 \ 单相220V±20%范围
（即：三相304VAC~456VAC、单相 176V到264V） |
|
工作频率 |
50/60HZ |
|
输出 |
额定输出电压 |
三相线电压380VAC±1%到±5%可设定；单相相电压380VAC±1%到±5%可设定 |
|
稳压输出精度 |
±（1~5）%可选择（常规设定为±2%） |
|
响应速度 |
响应速度快速一个电源周波≤20ms |
|
波形失真 |
不产生附加波形畸变。 |
|
效率 |
≥98% |
|
三相不平衡度调整 |
自动调整三相电压平衡度 |
|
延时输出 |
自动检测先稳压再输出（保护后端设备不受电压冲击） |
|
保护
功能 |
过压保护 |
输出相电压超过10%（245V），切断输出或不间断转至旁路输出 |
|
欠压保护 |
输出相电压低于10%（195V），切断输出或不间断转至旁路输出 |
|
缺相保护 |
输入电网发生缺相或逆相时自动切断输出 |
|
过载保护 |
自动检测过载时根据设定时间切断输出（时间根据要求设定，常规出厂设定2分钟） |
|
过流保护 |
自动检测微机控制及输出断路器双重保护 |
|
短路保护 |
自动检测微机控制及输出断路器双重保护 |
主要性能特点：
|
响应速度快
|
12位高速AD采集，每周波采集64点，单片机进行数字处理运算，电子模块快速控制补偿电压 |
|
可设定多种调整方式 |
自动判断：微电脑自动分析应该进行同调或分调
统调：当设定同调时，AD同时微机采集A、B、C三相电压的真有效值进行平均值计算，给出指令进行驱动控制补偿，可以有效提高三相电压的不平衡度 |
|
三相自动平衡功能 |
分调：当设定分调时，三相电压独立采样、独立调整，保证三相电压自动调整到精度范围内，特别适合单相负载不平衡的情况。自动判断：微电脑自动分析应该进行同调或分调 |
|
测量技术先进 |
12位AD采集，单片机进行数字滤波及真有效值计算 |
|
控制精确高 |
高精度可编程逻辑运算电路与单片机的完美结合 |
|
人性化的界面 |
通过操作面板触摸键可以直接设定各种指标参数及功能。 |
|
输出波形无失真 |
无触点过零开关切换，同频、锁相、正弦波叠加补偿原理。 |
|
抵抗谐波干扰 |
真有效值电压检测有效杜绝谐波干扰产生的精度误差。 |
|
负载范围广 |
可广泛应用在阻性、容性、感性负载。 |
|
缓起动抗冲击 |
具有先稳压再输出功能。 |
|
保护功能全 |
当出现过压、欠压时可在1秒内保护或者不间断自动转换至旁路工作，并且具有完善的缺相、过载、短路保护及故障后声光报警功能 |
|
电压电流显示 |
电压、电流分别真有效值数字显示（可显示三相或单相参数） |
规格型号：
|
单 相
规格型号 |
额定容量(KVA) |
输入电压范围 (V) |
输出电压（V） |
额定输出电流 (A) |
外形尺寸 (mm)
宽X厚X高MM |
重量 (kg) |
|
ZDBW-3 |
3 |
单相
176V~264V |
单相
220V±5% 可设定 |
14 |
250×500×500 |
23 |
|
ZDBW-5 |
5 |
23 |
250×500×500 |
30 |
|
ZDBW-10 |
10 |
45 |
350×600×600 |
45 |
|
ZDBW-20 |
20 |
91 |
350×600×600 |
85 |
|
ZDBW-30 |
30 |
136 |
660×660×1400 |
100 |
|
ZDBW-50 |
50 |
227 |
660×660×1400 |
150 |
|
备 注：其它容量及特殊规格要求请联系与我公司技术部确定。 |
|
三 相
规格型号 |
额定容量(KVA) |
输入电压
范围 (V) |
输出电压（V） |
额定输出电流 (A) |
外形尺寸 (mm)
宽X深X高MM |
重量 (kg) |
|
ZSBW-10 |
10 |
三相
304V~456V |
三相
380V±5% 可设定 |
15 |
500×500×1000 |
140 |
|
ZSBW-20 |
20 |
30 |
170 |
|
ZSBW-30 |
30 |
46 |
600×600×1000 |
185 |
|
ZSBW-50 |
50 |
76 |
200 |
|
ZSBW-80 |
80 |
121 |
660×660×1300 |
320 |
|
ZSBW-100 |
100 |
152 |
330 |
|
ZSBW-150 |
150 |
228 |
800×700×1600 |
450 |
|
ZSBW-180 |
180 |
274 |
500 |
|
ZSBW-200 |
200 |
304 |
850X800X1800 |
|
|
ZSBW-225 |
225 |
342 |
530 |
|
ZSBW-320 |
320 |
486 |
1100×950×2000 |
630 |
|
ZSBW-400 |
400 |
608 |
750 |
|
ZSBW-500 |
500 |
760 |
1200×1000×2200 |
870 |
|
ZSBW-600 |
600 |
912 |
980 |
|
ZSBW系列 三相最大容量目前可设计生产到1500KVA
备 注：其它容量及特殊规格要求请联系与我公司技术部确定设计。 |
