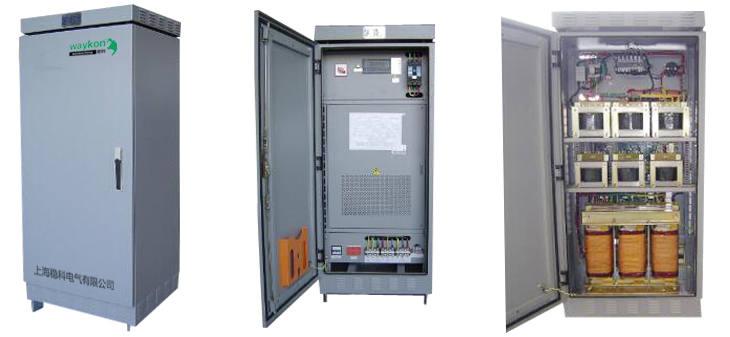

户外型智能无触点稳压器
适用范围：
该系列稳压器可广泛应用于：现代通信基站、广播发射基站等各种室外复杂环境条件下工作首选的理想稳压供电设备。
产品简介：
ZSBW-O系列户外型智能无触点交流稳压器是我公司（wenkechina）根据国内外客户用电要求及使用环境需求专门设计开发的一款集稳压、防水、防尘为一体的户外型智能无触点稳压器，箱体采用目前国际先进的威图技术加工设计而成。
 |
产品概述：
ZSBW-O系列户外型智能无触点交流稳压器是我公司（wenkechina）根据国内外客户用电要求及使用环境需求专门设计开发的一款集稳压、防水、防尘为一体的户外型智能无触点稳压器，箱体采用目前国际先进的威图技术加工设计而成。IP 防护等级达到IP54 以上，箱体表面通过防腐蚀、防盐雾水侵蚀、防阳晒幅射等技术处理。箱体内部采用全自动温控散热控制系统， 能适应环境温度-40℃～＋60 ℃ 及相对湿度≤98％RH 值的恶劣条件下长期正常运行。内部电路具有抗浪涌雷击、过载过流保护及故障自动旁路、故障自动诊断恢复等功能。它集微机程序处理、光电传递、无触点开关启动、人机界面显示、交流补偿稳压技术于一体。具有高效节能、调节响应快速、无噪音、无触点、抗干扰、分相自动调节/统一自动调整等功能；此系列产品配有远程监控软件并配置了RS-232/485接口（客户可选择配置）可实现遥控、遥信和遥测。

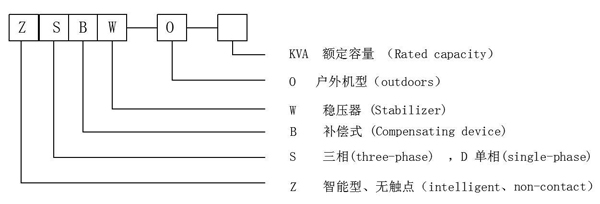

型号说明：
人性化的操作：

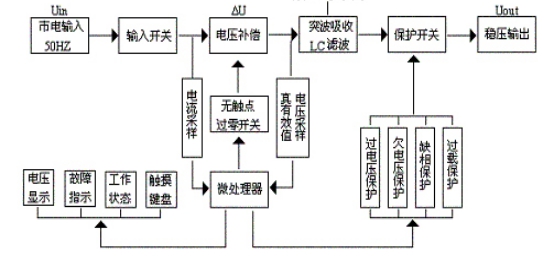

工作原理说明：
根据电网线路输入电压的变化，采用微电脑（MCU+PLD+12位高速AD）智能检测，将变化电压的模拟信号转换成数字信号，通过微电脑经过预编程序进行数据处理并输出指令传输到光电耦合器控制电子模块（IGBT或SCR）的快速切换，通过变压器同频、锁相、正弦波叠加补偿保持输出电压的稳定。响应速度快、无碳刷、无触点、无机械、三相电压自动平衡、免维护。
主回路原理图：
主要技术指标：
|
型 号 容 量
|
ZSBW-O (10KVA---1500KVA) |
|
输入 |
输入电压范围 |
三相380V ±20%范围 \ 单相220V±20%范围
（即：三相304VAC~456VAC、单相 176V到264V） |
|
工作频率 |
50/60HZ |
|
输出 |
额定输出电压 |
三相线电压380VAC±1%到±5%可设定；单相相电压380VAC±1%到±5%可设定 |
|
稳压输出精度 |
±（1~5）%可选择（常规设定为±2%） |
|
响应速度 |
响应速度快速一个电源周波≤20ms |
|
波形失真 |
不产生附加波形畸变。 |
|
效率 |
≥98% |
|
三相不平衡度调整 |
自动调整三相电压平衡度 |
|
延时输出 |
自动检测先稳压再输出（保护后端设备不受电压冲击） |
|
保护
功能 |
过压保护 |
输出相电压超过10%（245V），切断输出或不间断转至旁路输出 |
|
欠压保护 |
输出相电压低于10%（195V），切断输出或不间断转至旁路输出 |
|
缺相保护 |
输入电网发生缺相或逆相时自动切断输出 |
|
过载保护 |
自动检测过载时根据设定时间切断输出（时间根据要求设定，常规出厂设定2分钟） |
|
过流保护 |
自动检测微机控制及输出断路器双重保护 |
|
短路保护 |
自动检测微机控制及输出断路器双重保护 |
主要性能特点：
|
响应速度快
|
12位高速AD采集，每周波采集64点，单片机进行数字处理运算，电子模块快速控制补偿电压 |
|
可设定多种调整方式 |
自动判断：微电脑自动分析应该进行同调或分调
统调：当设定同调时，AD同时微机采集A、B、C三相电压的真有效值进行平均值计算，给出指令进行驱动控制补偿，可以有效提高三相电压的不平衡度 |
|
三相自动平衡功能 |
分调：当设定分调时，三相电压独立采样、独立调整，保证三相电压自动调整到精度范围内，特别适合单相负载不平衡的情况。自动判断：微电脑自动分析应该进行同调或分调 |
|
测量技术先进 |
12位AD采集，单片机进行数字滤波及真有效值计算 |
|
控制精确高 |
高精度可编程逻辑运算电路与单片机的完美结合 |
|
人性化的界面 |
通过操作面板触摸键可以直接设定各种指标参数及功能。 |
|
输出波形无失真 |
无触点过零开关切换，同频、锁相、正弦波叠加补偿原理。 |
|
抵抗谐波干扰 |
真有效值电压检测有效杜绝谐波干扰产生的精度误差。 |
|
负载范围广 |
可广泛应用在阻性、容性、感性负载。 |
|
缓起动抗冲击 |
具有先稳压再输出功能。 |
|
保护功能全 |
当出现过压、欠压时可在1秒内保护或者不间断自动转换至旁路工作，并且具有完善的缺相、过载、短路保护及故障后声光报警功能 |
|
电压电流显示 |
电压、电流分别真有效值数字显示（可显示三相或单相参数） |
规格型号：
|
规格型号
|
额定容量(KVA) |
输入电压
范围 (V) |
输出电压（V） |
额定输出电流 (A) |
外形尺寸 (mm)
宽X深X高MM |
重量 (kg) |
|
ZSBW-10 |
10 |
三相
304V~456V |
三相
380V±5% 可设定 |
15 |
500×500×1000 |
140 |
|
ZSBW-20 |
20 |
30 |
170 |
|
ZSBW-30 |
30 |
46 |
600×600×1000 |
185 |
|
ZSBW-50 |
50 |
76 |
200 |
|
ZSBW-80 |
80 |
121 |
660×660×1300 |
320 |
|
ZSBW-100 |
100 |
152 |
330 |
|
ZSBW-150 |
150 |
228 |
800×700×1600 |
450 |
|
ZSBW-180 |
180 |
274 |
500 |
|
ZSBW-200 |
200 |
304 |
850X800X1800 |
|
|
ZSBW-225 |
225 |
342 |
530 |
|
ZSBW-320 |
320 |
486 |
1100×950×2000 |
630 |
|
ZSBW-400 |
400 |
608 |
750 |
|
ZSBW-500 |
500 |
760 |
1200×1000×2200 |
870 |
|
ZSBW-600 |
600 |
912 |
980 |
|
ZSBW系列 三相最大容量目前可设计生产到1500KVA
备 注：其它容量及特殊规格要求请联系与我公司技术部确定设计。 |
