您当前位置: 首页 > 产品中心 > 变压器
OSG、ODG 自耦变压器

适用范围:
此系列产品可广泛应用于交流50/60HZ,需要不同等级电压的各种供电场所设备供电。

产品简介:
OSG/ODG系列三相/单相自耦变压器是各种电源及电气设备的主要供电变压部件,是我司根据各类进口设备及特殊设备电压等级的需求设计选用优质高磁通硅钢片及高强度双玻璃丝包线加工并利用先进的真空浸漆设备进行绝缘处理生产的系列产品,具有适用负载广泛、能承受瞬时超栽、耐腐蚀能力强、安全可靠、可长期连续工作的特点。


产品概述:
  OSG/ODG系列三相/单相自耦变压器是各种电源及电气设备的主要供电变压部件,是我司根据各类进口设备及特殊设备电压等级的需求设计选用优质高磁通硅钢片及高强度双玻璃丝包线加工并利用先进的真空浸漆设备进行绝缘处理生产的系列产品,具有适用负载广泛、能承受瞬时超栽、耐腐蚀能力强、安全可靠、可长期连续工作的特点。此系列产品完全满足GB1094.11-2007、JB/T 5555-2013、GB6450、GB/T10228、IEC60726低压干式变压器的相关标准。

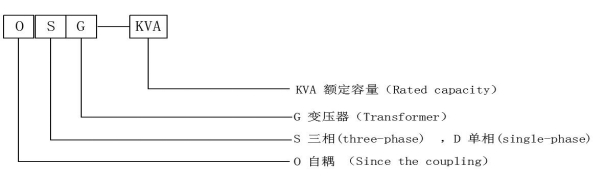

型号说明:

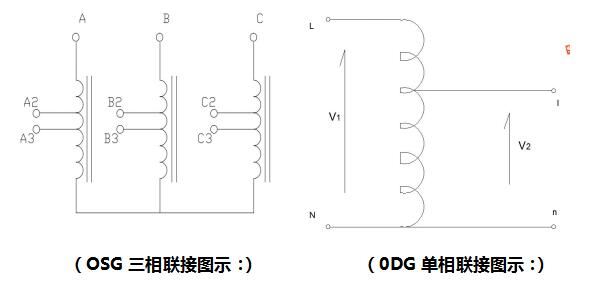

工作原理:
  自耦变压器原边及副边有直接电的联系,它的低压线圈就是高压线圈的一部分,通俗的说自耦变压器为初级和次级在同一条绕阻上的变压器,在一个闭合的铁芯上绕两个或以上的线圈,当一个线圈通入交流电源时(就是初级线圈),线圈中流过交变电流,这个交变电流在铁芯中产生交变磁场,交变主磁通在初级线圈中产生自身感应电动势,同时另外一个线圈(就是次级线圈)中感应互感电动势。通过改变初、次级的线圈匝数比的关系来改变初、次级线圈端电压,实现电压的变换。

主要技术指标:

规格容量

 三相容量3KVA---800KVA  、 单相0.5KVA---600KVA 、(实际容量根据用户要求设计)

电压等级

根据用户要求设计

工作频率

50HZ/60HZ

绝缘等级

A、E、B、F、H级.

 耐 压 值

 施加2000V/min无飞弧无击穿 。

连接方式

根据用户要求设计

工作效率

≥98%.

相对湿度

10%~90% RH

适用海拔

1500 m

执行标准

GB1094.11-2007

环境温度

—15℃~ +45

 制  作

 工  艺



①整体线圈绝缘均采用玻璃丝为绝缘材料的线材绕制线圈,同时加以采用二次真空浸漆、烘干制作工艺,比例、时间、温度均实行实时自动监控,从而保证了产品的绝缘可靠性并大幅提高了设备的绝缘性能、耐压强度、过载能力、使用寿命及稳定的工作效率;

使用条件

安装场所应无严重影响变压器绝缘强度的气体,蒸汽,化学性沉积,污垢,导电尘埃及无其他易爆易燃易腐蚀的物质。凡不符合上述使用条件的,应与我们协商确定

过  载

能  力

过载电流百分比

过载持续时间(分钟)

20%

≥60

40%

≥15

60%

≥5

适用范围:
此系列产品可广泛应用于交流50/60HZ,需要不同等级电压的各种供电场所设备供电。
