WK-BPD单相变频稳频稳压电源
适用范围：
此系列产品可广泛应用于家电、电机、电子制造业，IT产业、实验室、医疗器械、造船、港口、航空电子和军工制造等需要变频稳频稳压的行业。
产品简介：
稳科WK- BPD系列单相变频稳频稳压电源是本公司引进德国EPCOS公司最先进技术,以微处理器为核心控制，以SPWM方式设计开发的新一代变频稳频稳压产品，利用IGBT主动元件模块设计,采用了数字分频、D/A转换、瞬时值反馈、高密度数位波形合成、正弦脉宽调制等技术。
 |
产品概述：
稳科WK- BPD系列单相变频稳频稳压电源是本公司引进德国EPCOS公司最先进技术,以微处理器为核心控制，以SPWM方式设计开发的新一代变频稳频稳压产品，利用IGBT主动元件模块设计,采用了数字分频、D/A转换、瞬时值反馈、高密度数位波形合成、正弦脉宽调制等技术，单相容量可达100KVA，以隔离变压器输出来增加整机稳定性，具有负载适应性强、输出波形好、操作简便等特点，设有短路、过压、过载、过热等保护功能以保证电源可靠运行。

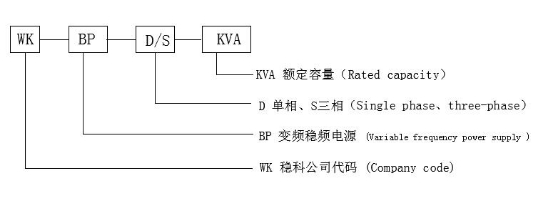

型号说明：

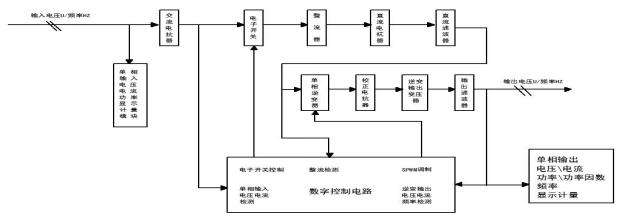

工作原理：
WK-BPD系列电源采用AC-DC-AC的工作原理设计，输入AC-DC采用全桥整流，把输入的交流电压转换为直流电压；输出DC-AC采用大功率绝缘栅双极性晶体管（IGBT）作为其逆变元件，控制上采用了先进的空间矢量脉宽调制（SVPWM）技术，把直流母线电压逆变回交流电压，并且频率和电压可以任意调节。可选的输入APF功率因数校政功能，采用12脉波或18脉波整流以及特设的滤波器能够提高功率因数，降低输入的谐波电流。

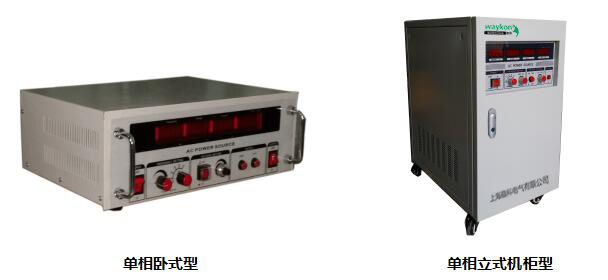

产品外形展示：
主要技术指标：
|
型 号
|
WK-BPD系列单相 |
|
容 量 |
0.5KVA～100KVA |
|
电路制式 |
IGBT/SPWM脉波宽度调制方式 |
|
输 入 |
电 压 |
单相常规220VAC±20%（特殊需定制） |
|
频 率 |
50HZ/60HZ±3HZ |
|
输 出 |
电 压 |
低档：5V～150V（相电压5V～260V） 高档：10V～300V（线电压10V～520V） |
|
频 率 |
50HZ、60HZ固定 40HZ～70HZ连续可调（100、120、200、240、400HZ可选） |
|
稳压精度 |
≤±0.5%（纯电阻性负载） |
|
稳频精度 |
≤±0.01% |
|
输出波形 |
纯净正弦波 |
|
波峰因数值 |
3：1 |
|
失真率 |
THD≤±2%（纯电阻性负载） |
|
效 率 |
≥92% |
|
响应时间 |
＜2ms |
|
显 示 |
电 压 |
4.5位数字显示，解析度0.1V |
|
电 流 |
4.5位数字显示，解析度0.1A |
|
频 率 |
4.5位数字显示，解析度0.1HZ |
|
功率/功率因数 |
4.5位数字显示，解析度1W |
|
保护功能 |
过流、短路、过压、过温保护、自诊断保护及报警装置 |
|
控制功能（可选） |
RS-485/232/GPIB接口及控制软件 |
|
绝缘阻抗 |
≥500VDC/200MΩ |
|
耐压绝缘 |
2500VAC/5mA/60s无飞弧击穿 |
|
冷却方式 |
强迫风扇冷却 |
|
噪 音 |
＜60dB |
|
环境温度 |
-10℃～+45℃，最高月平均气温不超过35℃ |
|
安装海拔高度 |
＜1500m，每超过100米降容1%使用 |
规格型号：
|
规格型号
|
容量
KVA |
输出电流 |
外形尺寸
宽X深X高MM |
备 注 |
|
高档A |
低档A |
|
WK-BPD500W |
0.5 |
4.2 |
2.1 |
425X436X173 |
1、30KVA以下带万向轮；
2、90kVA及以下具备高低压切换开关，90kVA以上订货时需说明配置高压档或低压档功；
3、此参数表中的电流是在电压220V时的计算值。 |
|
WK-BPD1000W |
1 |
4.2 |
8.4 |
|
WK-BPD2000W |
2 |
8.5 |
17 |
350X650X670 |
|
WK-BPD3000W |
3 |
13 |
26 |
|
WK-BPD5000W |
5 |
21 |
42 |
|
WK-BPD10000W |
10 |
42 |
84 |
|
WK-BPD15000W |
15 |
63 |
126 |
460X700X1170 |
|
WK-BPD20000W |
20 |
84 |
168 |
|
WK-BPD30000W |
30 |
126 |
252 |
|
WK-BPD45000W |
45 |
189 |
378 |
780X650X1450 |
|
WK-BPD60000W |
60 |
252 |
504 |
|
WK-BPD75000W |
75 |
315 |
630 |
950X700X1600 |
|
WK-BPD90000W |
90 |
378 |
756 |
950X700X1600 |
|
WK-BPD100000W |
100 |
546 |
1092 |
产品特点：
1、采用最先进IGBT/SPWM技术，能输出完美正弦波交流电，能模拟各国电网状况，稳频/稳压精度高；
2、微处理器控制，输出电压、频率在线可调；
3、采用数字分频、锁相、波形瞬时反馈技术，输出稳定准确；
4、采用高密度数位波形合成，失真率极低，波形纯正；
5、暂态响应快，突加突卸100%负载，输出电压波形可在一个周期内恢复；
6、输出频率具有40～1000HZ连续可调、50、60、100、120、200、240、400HZ可供选择；
7、输入/输出完全隔离，安全可靠，可忍受负载端反电动势；
8、具有短路、过载，过温自诊断及保护；
9、失真率低，无谐波，辐射干扰，可适用于任意非线性负载。
适用范围：
此系列产品可广泛应用于家电、电机、电子制造业，IT产业、实验室、医疗器械、造船、港口、航空电子和军工制造等需要变频稳频稳压的行业。
