您当前位置: 首页 > 产品中心 > 电能质量治理节能装置
动态电压跌落恢复器

适用范围:
1. 电力系统:发电厂,配电站。2. 机器人设备(机器人装配、焊接、喷涂等):汽车、精密加工。3. 通信机房:通信行业的控制中心,大型机房。4. 交通领域:飞机场、铁路、轨道交通、港口的控制中心。5. 钢铁、石化等领域的控制中心等。

产品简介:
在配电传输系统中,电网电压的瞬间波动跌落及外界负载发生故障如短路时,会对敏感负荷的支路电压造成瞬间大幅度的跌落,上升等问题;这种变化对诸多对电网要求比较高的设备负载如半导体制造业生产厂是非常致命的。


产品概述:
  在配电传输系统中,电网电压的瞬间波动跌落及外界负载发生故障如短路时,会对敏感负荷的支路电压造成瞬间大幅度的跌落,上升等问题;这种变化对诸多对电网要求比较高的设备负载如半导体制造业生产厂是非常致命的,每年由于电压突将等问题造成的损失数以万计。稳科WK-LVR主要以补偿短时间的电压跌落、上升为目的,它通过向配电系统串入一个电压源来调节负载端电压质量,以抑制配电系统的电压扰动对敏感负荷的影响。

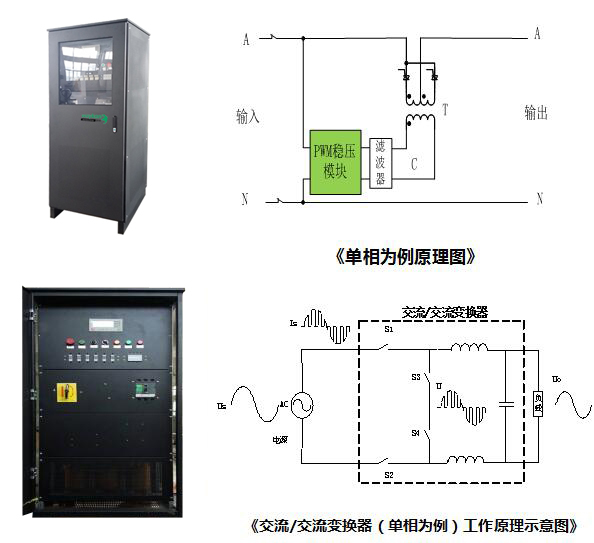

工作原理说明:


1、WK-LVR(High accuracy intelligent instantaneous voltage restorer)是一种电压源型电力电子补偿调整装置,串接于电源与负载之间。其具有很好的动态性能,当发生电压跌落及骤变时,能在毫秒时内将故障处电压恢复到正常值。
2、当电网电压出现骤变跌落、升降瞬变、不平衡、谐波等问题时,串联侧的电压检测环节检测出指令电压信号,通过优编模块内部的程序及控制方法将其转化为PWM信号控制串联侧变流器工作,变流器的输出电压通过耦合变压器串联接入电网,调节负载电压为基波正弦。
3、采用先进的电力电子技术:以IGBT为核心器件,使用PWM控制技术直接控制补偿电压,具有无电火花产生,快速响应,无级调节补偿电压,稳压精度高的特点。真有效值采样、峰值电压法、小波变换法、同步坐标变换法等。
控制系统模块主要参数:

参数名称标准

单相设备参数

三相设备参数

额定输出电压

单相 220V

三相380V

工作频率

50/60Hz

50/60Hz

补偿电压范围

±20%, ±30%, ±40%

±20%, ±30%, ±40%

输出额定电流

50A~500A

50A~500A

范围精度(可调)

±1% ~3%

±1% ~3%

输出电压波形畸变

无附加波形畸变

无附加波形畸变

电压补偿时间

8ms,  20ms,  20~40ms

8ms,  20ms,  20~40ms

整机效率

≥ 95%~98%

≥ 95%~98%

输入输出不对称度

输出对输入不对称的增量<3%

输出对输入不对称的增量<3%

工作噪声

<  55dB(1米距离)

<  55dB(1米距离)

整机主要技术指标:

型 号 规 格

容 量

输入范围

输出电压

频率

补偿时间

波形畸变

绝缘强度

WKLVR-30KVA

30KVA



常规输入范围

380V±20%

即:线电压304V到456V;

   相电压

175V264



特殊定制)





输出精度:

相电压220V,

线电压380V

±0.5-1%







50/60

HZ









补偿时间

10-20MS



波形畸变

≤1%

(附加)





绝缘电阻

≥5兆欧 ;



耐压强度

2000VDC一分钟无击穿无飞弧。

WKLVR-50KVA

50KVA

WKLVR-80KVA

80KVA

WKLVR-100KVA

100KVA

WKLVR-120KVA

120KVA

WKLVR-150KVA

150KVA

WKLVR-180KVA

180KVA

WKLVR-200KVA

200KVA

WKLVR-225KVA

225KVA

WKLVR-250KVA

250KVA

主要应用领域:
1. 电力系统:发电厂,配电站。
2. 机器人设备(机器人装配、焊接、喷涂等):汽车、精密加工。
3. 通信机房:通信行业的控制中心,大型机房。
4. 交通领域:飞机场、铁路、轨道交通、港口的控制中心。
5. 钢铁、石化等领域的控制中心。
6. 印刷行业:大型印刷设备。
7. 连续生产型企业:玻璃、石化、纺织、造纸、半导体、光纤、LED、橡胶、食品饮料等行业的生产流水线。
8. 带有PLC控制装置的设备和生产流水线。
9. 大型公共场所:体育场馆,会议中心,博览中心,歌剧院、商业设施等。
10. 军工航天:各类军工厂、军事研究机构及航天工业。
11. 医院、金融机构等需要精密稳压电源的场所。
12. 低压成套设备的配套。
