您当前位置: 首页 > 产品中心 > 电能质量治理节能装置
有源滤波(谐波滤除装置)APF

适用范围:
WK-APF应用领域比较广泛:如轨道交通、石油化工、海洋石油、汽车制造、机械重工、污水处理、采矿冶炼、市政工程、电信银行、医院、智能建筑、会议中心、游乐中心、水泥、电子、造纸、橡胶、半导体行业等。

产品简介:

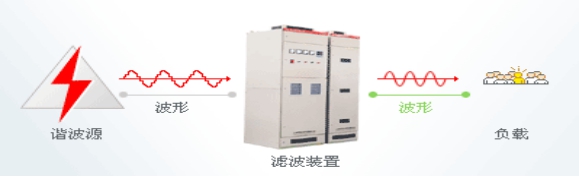

WK-APF是一种用于动态抑制谐波、补偿无功的新型电力电子装置,它能够对大小和频率都变化的谐波以及变化的无功进行补偿,之所以称为有源,顾名思义该装置需要提供电源,其应用可克服LC滤波器等传统的谐波抑制和无功补偿方法的缺点(传统的只能固定补偿),实现了动态跟踪补偿,而且可以既滤除谐波又补无功。


产品概述:
  WK-APF是一种用于动态抑制谐波、补偿无功的新型电力电子装置,它能够对大小和频率都变化的谐波以及变化的无功进行补偿,之所以称为有源,顾名思义该装置需要提供电源,其应用可克服LC滤波器等传统的谐波抑制和无功补偿方法的缺点(传统的只能固定补偿),实现了动态跟踪补偿,而且可以既滤除谐波又补无功。
工作原理:

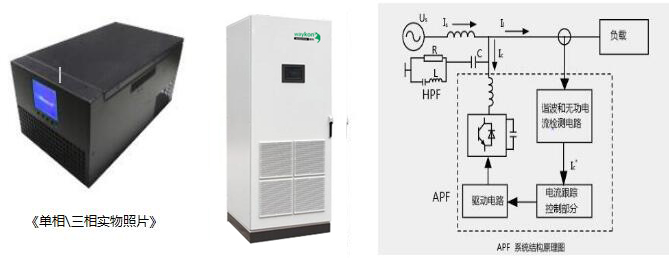

WK-APF通过外部互感器采集电流信号送至控制电路的谐波分离模块,该模块将基波成分分离,将谐波成分送至调节和监测模块。该模块会将采集到的系统谐波成分和已发出的补偿电流比较,然后通过PWM信号发送给内部IGBT,控制逆变器产生一个和负载谐波电流大小相等,方向相反的谐波电流注入到电网中,达到滤波的目的。


WK-APF技术参数:

谐波补偿容量

30A-2000A

电气接线

三相三线,三四相线,单相

支持电压等级

380V/690V/1000V/6KV/10KV/35KV

输入电压范围 (V)

-30%~+30%

输入频率范围 (Hz)

50/60HZ +/-5%

多机并联

不限(一台主控)

进线方式

上进线/后进线

噪声(dB)

<58

冷却方式

智能风冷

运行温度

-5~+45

储存温度

-40-+70

户内空气相对湿度

≤95%(无凝露)

海拔高度

1500m,1500~4000m之间,根据国际GB/T3859.2每增加100m,功率降低1%

防护等级

基本配置Idiv20,其余IP等级可定制

MTBF(平均无故障时间)

≥10万小时

CT接线方式

负载侧

滤波范围

2~50次,并且2~50次同时进行

特定谐波次数补偿

2~50次任意选择,在液晶监控及后台软件监控均可实现

开关频率

平均>=10KHz

控制方法

快速傅立叶变换FFT和瞬时无功

拓扑结构

三电平逆变

整机效率

≥97%

响应时间

快速响应≤100us,全响应≤10ms

无功补偿

补偿三相不平衡负载

过载保护

有,自动限流在100%额定输出

人机界面

7英寸LCD触摸屏

通讯协议

RS485;Modbus/电总协议;干接点

故障记录

有,500条

适用领域:
WK-APF应用领域比较广泛:如轨道交通、石油化工、海洋石油、汽车制造、机械重工、污水处理、采矿冶炼、市政工程、电信银行、医院、智能建筑、会议中心、游乐中心、水泥、电子、造纸、橡胶、半导体行业等。
