一、概述与应用：

  QZB系列自耦降压启动变压器是指电动机启动时利用自耦降压变压器抽头电压来降低加在电动机定子绕组上的启动电压，待电动机正常启动后，再使电动机与自耦降压变压器脱离，从而在全压下正常运动。这种降压启动分为手动控制和自动控制两种。因此随着电力系统的发展、电压等级的提高，和输送容量的增大，自耦降压启动变压器由于其容量大、损耗小、结构简单、造价低、体积小等优点被广泛使用。

   应用范围：此系列产品可广泛应用于交流50Hz,额定电压380V,功率11KW-500KW的三相鼠笼型感应电动机的不频繁降压起动,以改善电动机起动时对输电网络造成的影响。

二、工作原理：

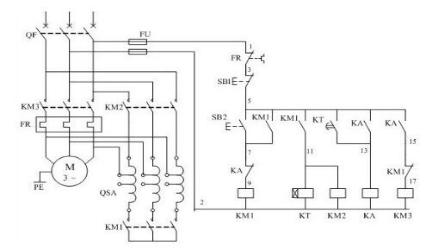

  可以按允许的启动电流和所需的启动转矩来选择设计变压器的不同抽头（电压比）实现降压启动，不论电动机的定子绕组采用Y 或Δ接法都可以使用。工作原理如图是交流电动机自耦降压启动自动切换控制电路，自动切换靠时间继电器完成，用时间继电器切换能可靠地完成由启动到运行的转换过程，不会造成启动时间的长短不一的情况，也不会因启动时间过长造成烧毁自耦变压器事故。
