一、 产品概述：

WK-JDQ系列照明节能器是上海稳科电气有限公司结合多年交流稳压电源生产制造技术，自主研发的一款集稳压、限流、节电技术于一体的多功能照明节能设备，该设备通过微电脑实时检测、分析、计算，找到最佳供电功率点，提高照明灯光电路系统的功率因素，降低灯具和线路的工作温度，在确保灯光能够正常工作的条件下，给灯光输出一个最佳的照明功率，既可减少由于过压所造成的照明眩光，使灯光所发出的光线更加柔和，照明分布更加均匀，又可大幅度节省电能又保护了灯具，节省了电能。本产品与其它形式的照明节能柜相比，具有电压工作范围宽、调压精度高、容量大、效率高、无波形畸变、电压调节平稳、控制功能强、能承受瞬时过载、可长期连续工作，设有过压、欠压、过流、过载等自动保护装置，以及体积小、重量轻，使用安装方便，运行可靠等特点。

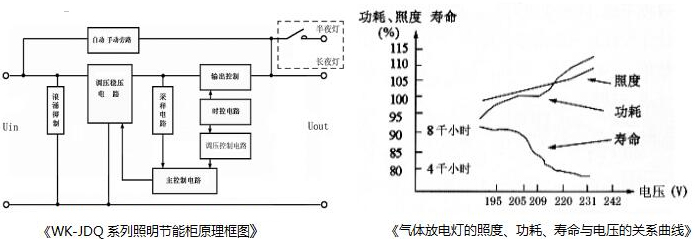

二、实物及原理框图与曲线图：

三、工作原理
WK-JDQ系列照明节能柜由补偿变压器、调压变压器、无极调压控制技术或智能无触点调压控制技术、采样电路、主控制电路、调压控制电路、时控电路、保护电路等组成。稳科牌照明节电柜可根据照明负载特点和电网电压的实际情况，实行分相采样分相调压或统一采样统一调节。
WK-JDQ照明节能柜工作过程：照明负载开始工作时，采样电路通过实时输出电压采集信号，将变化电压的模拟信号转换成数字信号；通过微电脑，经预先编制的程序及预置数据进行处理。由单片机智能控制系统发出的指令传导给光电隔离耦合器，驱动无触点电子开关电路,对输出电压进行精确无误的调整，使补偿电路产生大小不同的补偿电压，达到降低和稳定输出电压的目的。

四、主要技术指标

六、适用范围
此系列产品可广泛应用于：工厂照明、商业照明、公共照明、交通运输及其它行业照明节能；特别适用于电感式日光灯、高压钠灯、低压钠灯、金属卤化物灯、高压汞灯、碘钨灯、白炽灯等灯具，用于夜间连续作业的照明设备效果更好。
